Conectividad entre dispositivos

 Conexión entre un ordendador (PC), un Switch y un router.

















En ambas imágenes se observan unos símbolos.

La única diferencia que se puede destacar entre ambas es la bola naranja, la cual se encuentra sustituida por un triángulo verde en la segunda imagen.

Esto se debe a que hacen referencia a la conexión entre los dispositivos, en primera instancia, los triángulos rojos indican que no hay conexión entre el switch y el router, y los triángulos verdes indican que se estableció una conexión entre el switch y el ordenador.

El switch es un dispositivo de capa 2, por lo que necesita una IP para establecer una conexión con el router, que es de capa 3, pero con el ordenador ese no es el caso, solo precisa de una MAC como requisto mínimo para conectarse al PC. Sin embargo, hay un punto naranja que no indica lo mismo que un triángulo verde, eso se debe a que en primera instancia, el ordenador está leyendo una tabla de MAC´s para encontrar la dirección concreta, por lo que tarda un tiempo en establecer una conexión. Ese punto naranja indica que está intentando establecer la conectividad.























Para conectar el switch con el router, se necesita configurar una IP.

Para ello, hay que configurar el router.

























Para configurar la IP, se va al apartado de CLI (Command Line Interface).

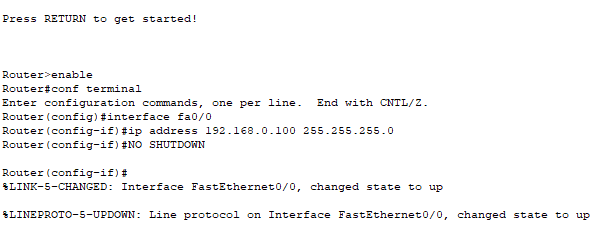

Luego se tienen que usar unos comandos para la configuración:



Con el comando "enable" se puede configurar el router.

Con "conf terminal" se pueden utilizar comandos de configuración.

"interface fa0/0 hace referencia a la interface original del router.

Luego se mete con el comando "ip address" la IP que se quiera emplear.

Con "NO SHUTDOWN" hacemos que se mantenga.

Para que los ordenadores se puedan conectar a la red del router, también tienen que tener una IP.







Se va a "IP Configuration".



La IP del router es "192.168.0.100", así que la IP del ordenador debe ser "192.168.0.X", para estar en la misma red, la "X" hace referencia al número de usuario de la red.



Si está bien configurado, se podrá hacer un ping a la IP del router y a la propia IP del ordenador.
